Ersatzmonitor zum Austausch von 15"/17" Röhrenmonitor in Maschinensteuerungen

Multifrequenz Industriemonitor verarbeitet Video-Timings aller namhaften CNC / SPS-Steuerungen.
    CRT-Ersatz Heidenhain BC120 für TNC426 u. TNC430, Siemens WF470, FANUC, Gildemeister, Philips etc.

Ersatzmonitor mit modularem Interface-Concept mit verschiedenen Anschluss-Steckern .
    (SUB-D9, SUB-D15, SUB-D25, 20pol.für FANUC, 10/16pol. für SINUMERIK, BNC) .
    RGB analog, RGBI TTL, separate Sync, Sync on green.

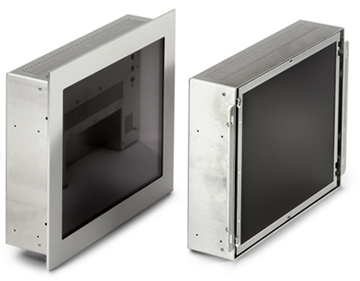

Industrie-Display als Einbaumonitor mit Frontplatte zum Einbau von vorne in einen vorhandenen     Frontplatten-Ausschnitt. Einbau ohne sichtbare Befestigungslöcher über rückseitige Gewindebolzen.
    Alu-Frontplatte, 4mm, natur eloxiert oder RAL-Farbe, Filterglas-Schutzscheibe, optisch entspiegelt und     kontrastverstärkend. Frontseitig IP65.

TFT Display als Chassismonitor mit oder ohne Frontplatte zum Einbau von hinten in einen vorhandenen
    Frontplatten-Ausschnitt. Befestigung über Montagewinkel, seitlich oder unten.

Spezifikation

LCD-Bildschirm

15“ Color TFT Display

Ersatzmonitor für:

15" bzw. 17" Röhrenmonitor (CRT)

Anzeigebereich

304 x 228 mm

Pixeldichte

0.297 x 0.297 mm

max. Auflösung

1024 dots x 768 lines

Eingangssignal

RGB analog 0.7Vpp,  separate Sync TTL /  Sync on green oder
RGBI TTL, separate Sync TTL, umschaltbar

Horizontal-Sync.

15 - 70 kHz, Multifrequenz

Blickwinkel ( H / V )

170 / 170 Grad

Helligkeit / Kontrast

250 cd/m2    400:1

Anzeigefarben

16.7 Mio

Spannungsversorgung

100–240 VAC/50W

Betriebstemperatur

0 bis 45 Grad Cel.

Schutzgrad

mit integrierter Filterglasscheibe: frontseitig IP65

Bestell-Nummer

Signal-Anschluss
fixe Steckerbelegung

Mechanischen Ausführungen
und Maß-Zeichnungen

VD1500-9TA- ...

9 pol. D-Sub-Buchse, RGB analog o. TTL

CH =   15" TFT Chassismonitor  ,
              Befestigungswinkel seitlich

CHU = 15" TFT Chassismonitor  ,
              Befestigungswinkel unten

CHF = 15" TFT Chassismonitor  ,
              mit Minimal-Frontpl. 364x265

CEM = 15" TFT Einbaumonitor
             mit Frontplatte 410x300mm

MEM = 15" TFT Einbaumonitor
             mit Frontplatte 376x300mm

VD1500-A- ...

15 pol. HD-D-Buchse, RGB analog

VD1500-B- ...

5 x BNC-Buchse, RGB analog, separate Sync TTL oder Sync on green

VD1500-3B- ...

3 x BNC-Buchse, RGB analog,
Sync on green

Signal-Anschluss
konfigurierbare Steckerbelegung

VD1500-U9- ...

9 pol. D-Sub-Buchse

VD1500-U15- ...

15 pol. D-Sub-Buchse

VD1500-UB25- ...

25 pol. D-Sub-Buchse

VD1500-US25- ...

25 pol. D-Sub-Stecker

VD1500-PF10- ...

10 pol. Pfosten-Stecker (SINUMERIK)

VD1500-PF16- ...

16 pol. Pfosten-Stecker (SINUMERIK)

VD1500-PF20- ...

20 pol. Pfosten-Stecker (SINUMERIK)

Datenblätter

VD1500

15" CNC-Ersatzmonitor
