10.4"- Industrie TFT Monitor CNC Ersatzmonitor
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
TFT Ersatzmonitor zum Austausch von 12" Röhrenmonitor in Maschinensteuerungen
|
Multifrequenz Industriemonitor verarbeitet Video-Timings aller namhaften CNC / SPS-Steuerungen z.B. CRT-Ersatz für Sinumerik 3M, Heidenhain, Siemens WF470, FANUC, Mazak, Gildemeister, Philips etc.
|
Ersatzmonitor multifunktional mit modularem Interface-Concept mit verschiedenen Anschluss-Steckern . (SUB-D9, SUB-D15, SUB-D25, 20pol.für FANUC, 10/16pol. für SINUMERIK 820, BNC) . RGB analog, RGBI TTL, separate Sync, Sync on green.
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
07705/91100
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
e-mail
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Home |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
CNC Ersatzmonitor
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
8.4" |
|
|
|
|
|
|
|
|
10.4" |
|
|
|
|
|
|
|
|
12.1" |
|
|
|
|
|
|
|
|
15"
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Heidenhain Ersatzmonitor
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Deckel-MAHO Ersatzmonitor
|
|
|
|
|
|
|
|
|
|
|
|
|
Mechanische Ausführungen unserer Industriemonitore |

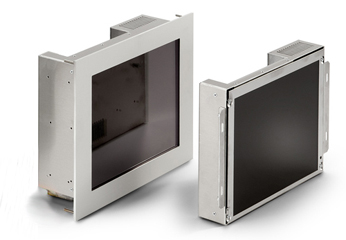

Industrie-Display als Einbaumonitor mit Frontplatte zum Einbau von vorne in einen vorhandenen Frontplatten-Ausschnitt. Einbau ohne sichtbare Befestigungslöcher über rückseitige Gewindebolzen. Alu-Frontplatte, 4mm, natur eloxiert oder RAL-Farbe, Filterglas-Schutzscheibe, optisch entspiegelt und kontrastverstärkend. Frontseitig IP65.
|
TFT Display als Chassismonitor mit oder ohne Frontplatte zum Einbau von hinten in einen vorhandenen Frontplatten-Ausschnitt. Befestigung über Montagewinkel, seitlich oder unten.
|
| |
|
|
|
|
|
|
|
|
|
|
Siemens Ersatzmonitor
|
|
|
|
|
|
|
|
|
|
|
|
|
Mazak Ersatzmonitor
|
|
|
|
|
|
|
|
|
|
|
|
|
CGA / EGA Ersatzmonitor
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Multisync Monitor
|
|
Spezifikation
|
LCD-Bildschirm
|
10.4“ Color TFT Display
|
Ersatzmonitor für:
|
12" Röhrenmonitor (CRT)
|
Anzeigebereich
|
211.2 x 158.4 mm
|
Pixeldichte
|
0.33 x 0.33 mm
|
max. Auflösung
|
640 dots x 480 lines
|
Eingangssignal
|
RGB analog 0.7Vpp, separate Sync TTL / Sync on green oder RGBI TTL, separate Sync TTL, umschaltbar
|
Horizontal-Sync.
|
15 - 70 kHz, Multifrequenz
|
Blickwinkel (H / V )
|
160 / 140 Grad
|
Helligkeit /
Kontrast
|
450 cd/m2 600:1
|
Anzeigefarben
|
262.144
|
Spannungsversorgung
|
100–240 VAC/40W
|
Betriebstemperatur
|
0 bis 45 Grad Cel.
|
Schutzgrad
|
mit
integrierter
Filterglasscheibe: frontseitig IP65
|
Bestell-Nummer
|
Signal-Anschluss fixe Steckerbelegung
|
Maß-Zeichnungen der mechanischen Ausführungen
|
VL1050-9TA- ...
|
9pol. D-Sub-Buchse, RGB analog o. TTL
|
CH = 10.4" TFT Chassismonitor ohne Frontplatte
EM = 10.4" TFT Einbaumonitor mit Frontplatte 306x246mm
MEM = 10.4" TFT Einbaumonitor mit Frontplatte 290x210mm
|
VL1050-A- ...
|
15pol. HD-D-Buchse, RGB analog
|
VL1050-B- ...
|
5 x BNC-Buchse, RGB analog, separate Sync TTL , H-Sync, V-Sync
|
VL1050-3B- ...
|
3 x BNC-Buchse, RGB analog, Sync on green, z.B. für Siemens WF470
|
|
Signal-Anschluss konfigurierbare Steckerbelegung
|
VL1050-U9- ...
|
9pol. D-Sub-Buchse
|
VL1050-U15- ...
|
15pol. D-Sub-Buchse
|
VL1050-UB25- ...
|
25pol. D-Sub-Buchse
|
VL1050-US25- ...
|
25pol. D-Sub-Stecker
|
VL1050-PF10- ...
|
10pol. Pfosten-St. (SINUMERIK 820)
|
VL1050-PF16- ...
|
16pol. Pfosten-Stecker (SINUMERIK 3M)
|
VL1050-PF20- ...
|
20pol. Pfosten-Stecker (SINUMERIK)
|
VL1050-FA20- ...
|
20pol. HONDA-Stecker (FANUC)
|
Datenblatt
|
VL1050
|
10.4" CNC-Ersatzmonitor
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
FBAS-Video Industriemonitor
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
VGA Industriemonitor
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
High-Brightness Industriemonitor
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
