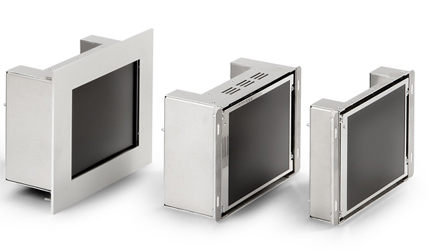

Industrie-Display als Einbaumonitor mit Frontplatte zum Einbau von vorne in einen vorhandenen     Frontplatten-Ausschnitt. Einbau ohne sichtbare Befestigungslöcher über rückseitige Gewindebolzen.
    Alu-Frontplatte, 4mm, natur eloxiert oder RAL-Farbe, Filterglas-Schutzscheibe, optisch entspiegelt und     kontrastverstärkend. Frontseitig IP65.

TFT Display als Chassismonitor mit oder ohne Frontplatte zum Einbau von hinten in einen vorhandenen
    Frontplatten-Ausschnitt. Befestigung über Montagewinkel, seitlich oder unten.

Spezifikation

LCD-Bildschirm

10.4“ Color-TFT Display

Ersatzmonitor für:

12" Röhrenmonitor (CRT)

Anzeigebereich

  211.2 x 158.4 mm

Pixeldichte

  0.33 x 0.33 mm

Optimale Auflösung

  640 dots x 480 lines,  VGA

Signal-Anschluss

BAS (Composite Video),  1 x BNC-Buchse, monochrome

Horizontal-Sync.

  15 - 64 kHz

Blickwinkel ( H / V )

160 / 140 Grad

Helligkeit / Kontrast

450 cd/m2    600:1

Anzeigefarben

  262.144

Spannungsversorgung

100–240 VAC/40W       Kaltgerätebuchse mit Netzfilter

Betriebstemperatur

0 bis 45 Grad Cel.

Schutzgrad

mit integrierter Filterglasscheibe: frontseitig IP65

Bestell-Nummer

Mechanische Ausführung

  VL1050-S5-CH

 10.4" TFT Chassismonitor ohne Frontplatte

VL1050-S5-EM

10.4" TFT Einbaumonitor  mit Frontplatte 306x246mm

VL1050-S5-MEM

10.4" TFT Einbaumonitor  mit Frontplatte 290x210mm

Datenblatt

 VL1050-S5

10.4" S5-Ersatzmonitor

Zeichnungen

Chassismonitor,CH

10.4" TFT Chassismonitor ohne Frontplatte

Einbaumonitor , EM

10.4" TFT Einbaumonitor  mit Frontplatte 306x246mm

Einbaumonitor, MEM

10.4" TFT Einbaumonitor  mit Frontplatte 290x210mm
