12.1" TFT-Industriemonitor        Siemens S5 Ersatzmonitor

Ersatzmonitor zum Austausch alter Röhrenmonitore in Siemens-Steuerungen

Industrie TFT Monitor zum Anschluß an Siemens S5 CNC-Steuerungen. BNC-Anschluss.

Multifrequenz TFT Industriemonitor verarbeitet die speziellen Video-Timings der Siemens CNC-Steuerungen.

Robuster TFT Industriemonitor (CRT-Ersatz) zum einfachen Einbau in Bedienpult oder Schaltschrank.

TFT Flachbildschirm mit integriertem Industrie-Netzteil. Langfristige Verfügbarkeit.

Bildeinstellungen (Bildlage+ Bildgröße horizontal + vertikal, Helligkeit, Kontrast etc.), über On-Screen-Display, Tastatur, rückseitig

... seit 1989

07705/91100

e-mail

Home

mechanische Ausführungen 12.1" TFT-Ersatzmonitor für Siemes S5

Siemens
Ersatzmonitor

S5   10.4"
S5   12.1"
10.4" WF470
12.1" WF470
15"  WF470
19"  WF470

Sinumerik 805

Heidenhain
Ersatzmonitor

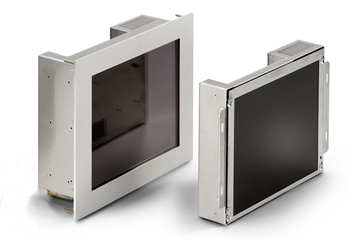

Mechanische Ausführungen  Siemens  TFT Ersatzmonitor

TFT Einbaumonitor TFT Einbaumonitor (panel mount) mit Frontplatte zum Einbau von vorne in einen vorhandenen

     Frontplatten-Ausschnitt. Einbau ohne sichtbare Befestigungslöcher über rückseitige Gewindebolzen.

TFT Chassismonitor TFT Display als Chassismonitor (open frame) mit oder ohne Frontplatte zum Einbau von hinten in einen

     vorhandenen Frontplatten-Ausschnitt. Befestigung über Montagewinkel, seitlich oder unten.

TFT Rackmonitor für 19" Einbau TFT Rackmonitor (rack mount) mit 19"-Frontplatte zum einfachen Einbau in 19" Schaltschrank

Frontplatten für Industriemonitor Ausstattung der Frontplatten-Monitore:  Alu-Frontplatte, 4mm, natur eloxiert oder RAL-Farbe.

    Integrierte Filterglas-Schutzscheibe, optisch entspiegelt und kontrastverstärkend. Frontseitig IP65.

Deckel-MAHO
Ersatzmonitor

Mazak
Ersatzmonitor

Zimmer+Kreim
Ersatzmonitor

CNC
Ersatzmonitor


CGA / EGA
Ersatzmonitor


Technische Daten 12.1"  Siemens  S5  Ersatzmonitor

LCD-Bildschirm

12.1“ Color-TFT Display mit LED-Backlight

Ersatzmonitor für:

14" Siemens Röhrenmonitor (CRT)

Anzeigebereich

  246 x 184.5 mm

Pixeldichte

 0.307 x 0.307 mm

Optimale Auflösung

  800 dots x 600 lines

Signal-Anschluss

BAS (Composite Video),  1 x BNC-Buchse, monochrome

Horizontal-Sync.

  15 - 64 kHz

Blickwinkel ( H / V )

160 / 140 Grad

Helligkeit / Kontrast

400 cd/m2    600:1

Anzeigefarben

  262.144

Spannungsversorgung

100–240 VAC/45W       Kaltgerätebuchse mit Netzfilter

Betriebstemperatur

0 bis 45 Grad Cel.

Schutzgrad

mit integrierter Filterglasscheibe: frontseitig IP65

Bestell-Nummer

Mechanische Ausführung Siemens S5 Ersatzmonitor

  VD1200-S5-CH

 12.1"  TFT Chassis-Monitor  ohne Frontplatte, Befestigungswinkel seitlich

  VD1200-S5-CH

12.1"  TFT Chassismonitor  ohne Frontplatte, Befestigungswinkel  unten

VD1200-S5-EM

12.1" TFT Einbaumonitor  mit Frontplatte 330x254mm, natur eloxiert  oder schwarz

VD1200-S5-EM2

12.1" TFT Einbau-Monitor mit Frontplatte 350x274 mm, schwarz lackiert

VD1200-S5-EM3

12.1" TFT Einbau-Monitor  mit Frontplatte 350x260mm,  natur eloxiert

Datenblätter   pdf Datenblatt

 VD1200-S5

12.1" Siemens S5-Ersatzmonitor

Zeichnungen   pdf Zeichnungen

Chassis-Monitor , CH

12.1" TFT Chassismonitor ohne Frontplatte, Befestigung seitlich

Chassismonitor , CHU

12.1" TFT Chassismonitor ohne Frontplatte, Befestigung unten

Einbaumonitor , EM

12.1" TFT Einbaumonitor mit Frontplatte 330x254mm, natur eloxiert oder schwarz

Einbau-Monitor, EM2

12.1" TFT Einbaumonitor mit Frontplatte 350x274mm, schwarz lackiert

Einbaumonitor , EM3

12.1" TFT Einbaumonitor mit Frontplatte 350x260mm, natur eloxiert
