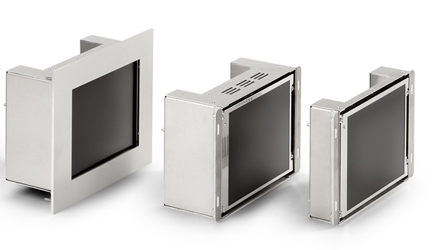

Industrie-Display als Einbaumonitor mit Frontplatte zum Einbau von vorne in einen vorhandenen     Frontplatten-Ausschnitt. Einbau ohne sichtbare Befestigungslöcher über rückseitige Gewindebolzen.
    Alu-Frontplatte, 4mm, natur eloxiert oder RAL-Farbe, Filterglas-Schutzscheibe, optisch entspiegelt und     kontrastverstärkend. Frontseitig IP65.

TFT Display als Chassismonitor mit oder ohne Frontplatte zum Einbau von hinten in einen vorhandenen
    Frontplatten-Ausschnitt. Befestigung über Montagewinkel, seitlich oder unten.

Spezifikation

LCD-Bildschirm

10.4“ Color-TFT Display

Ersatzmonitor für:

12" Röhrenmonitor (CRT)

Anzeigebereich

  211.2 x 158.4 mm

Pixeldichte

  0.33 x 0.33 mm

Optimale Auflösung

  640 dots x 480 lines,  VGA

Signal-Anschluss

1 x BNC-Buchse : monochrome grün, Sync on green  oder

3 x BNC-Buchse : RGB analog (Sync on green)   oder
9pol. Sub-D-Buchse : RGB TTL, separate Sync TTL

Horizontal-Sync.

  15 - 64 kHz

Blickwinkel ( H / V )

160 / 140 Grad

Helligkeit / Kontrast

450 cd/m2    600:1

Anzeigefarben

  262.144

Spannungsversorgung

100–240 VAC/40W       Kaltgerätebuchse mit Netzfilter

Betriebstemperatur

0 bis 45 Grad Cel.

Schutzgrad

mit integrierter Filterglasscheibe: frontseitig IP65

Bestell-Nummer

Mechanische Ausführung

VL1050-BM-CH

 10.4" TFT Chassismonitor, monochrome, ohne Frontplatte

VL1050-WF-CH

10.4" TFT Chassismonitor, RGB analog, ohne Frontplatte

VL1050-WFT-CH

10.4" TFT Chassismonitor, RGB TTL, ohne Frontplatte

VL1050-BM-EM

10.4" TFT Einbaumonitor, monochrome,  mit Frontplatte 306x246mm

VL1050-WF-EM

10.4" TFT Einbaumonitor, RGB analog,  mit Frontplatte 306x246mm

VL1050-WFT-EM

10.4" TFT Einbaumonitor, RGB TTL,  mit Frontplatte 306x246mm

VL1050-BM-MEM

10.4" TFT Einbaumonitor, monochrome,  mit Frontplatte 290x210mm

VL1050-WF-MEM

10.4" TFT Einbaumonitor, RGB analog,  mit Frontplatte 290x210mm

VL1050-WFT-MEM

10.4" TFT Einbaumonitor, RGB TTL,  mit Frontplatte 290x210mm

Datenblatt

 VL1050-BM

10.4" WF470-Ersatzmonitor, monochrome (Sync on green), 1 x BNC-Buchse

 VL1050-WF

10.4" WF470-Ersatzmonitor, RGB analog (Sync on green), 3 x BNC-Buchse

 VL1050-WFT

10.4" WF470-Ersatzmonitor, RGB TTL, separate Sync TTL, 9pol. Sub-D-Buchse

Zeichnungen

Chassismonitor, CH

10.4" TFT Chassismonitor ohne Frontplatte

Einbaumonitor , EM

10.4" TFT Einbaumonitor  mit Frontplatte 306x246mm

Einbaumonitor, MEM

10.4" TFT Einbaumonitor  mit Frontplatte 290x210mm
